煤矿用聚氯乙烯绝缘电力电缆产品介绍
查看次数: 43353
T 浏览字号

1  概述

1.1  产品特点

a.  产品通过特殊设计和采用专门的阻燃材料,使电缆具有良好的阻燃性能。产品执行MT818.12MT386标准。

b.  由于聚氯乙烯电缆料的固有特性,电缆适用于高落差和垂直敷设。

c  聚氯乙烯电缆料具有突出的耐酸、耐碱和耐油性及较高的耐热性能;因此电缆在上述环境中使用时,各项性能均能长期维持稳定,运行安全可靠。

d.  因聚氯乙烯电缆料的固有特性决定其在强电场下介质损耗较高、且其电导率随电场强度上升而急剧增高,故产品不推荐在3.6/6kV及以上的线路中使用。

1.2  产品用途及适用范围

煤矿用聚氯乙烯绝缘电力电缆用于煤矿井下或地面固定敷设的交流50Hz,额定电压Uo/U0.6/1kV及以下输配电线路中传输电能。也允许使用在系统标称电压不大于电缆额定电压1.5倍的直流系统中。

电缆的额定电压应适合于使用电缆系统的运行状况,Uo/U(Um)表示,均为有效值,单位为kV。

U0——电缆设计用的导体与屏蔽或金属套之间额定电压;

U ——电缆设计用的导体之间的额定工频电压;

Um——设备最高电压(使用设备和系统最高电压的最大值)

各型号电缆的适用范围见表1

1 电缆型号、名称和适用范围

型 号

名    称

适用范围

MVV

煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆

敷设在井下、隧道、管道中,电缆不能承受外力作用。

MVV22

煤矿用聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆

敷设在井下、隧道、管道中,电缆能承受机械外力作用,但不能承受大的拉力。

1.3  产品的品种型号及规格

煤矿用聚氯乙烯绝缘电力电缆的品种和型号见表1

产品型号各部分意义如下:

       第一位:系列代号M —— 煤矿用阻燃电缆;

       第二位:绝缘材料代号V —— 聚氯乙烯绝缘;

第三位:护套材料代号V —— 聚氯乙烯护套,当电缆有铠装层时为内护层的材料代号;

第四位:铠装层代号 2 —— 双钢带;3 —— 细圆钢丝;4 —— 粗圆钢丝;

第五位:外护套材料代号 2 ——聚氯乙烯外护套。

型号

芯数

额定电压    0.6/1kV

额定电压    1.8/3kV

标称截面    mm2

MVV

3

1.5~300

10~300

MVV22

3

2.5~300

10~300

MVV

3+1

4~300

10~300

MVV22

3+1

4~300

10~300

MVV

4

4~185

4~185

MVV22

4

4~185

4~185

煤矿用聚氯乙烯绝缘电力电缆的品种和规格见表2

2 电缆品种和规格

1.4 使用环境条件和工作条件

a. 各种型号电缆导电线芯的长期允许工作温度应不超过70℃,短路时(最长持续时间不超过5s),电缆导体的最高温度不超过160℃。

b. 电缆敷设时的环境温度应不低于0℃,若必须在0℃以下的环境下施工,应将电缆预热到0℃以上才能敷设。

c.  敷设时电缆的弯曲半径应不小于电缆外径的15倍。

1.5  警示语

     电缆的维护和使用除一般规定外,还应符合《煤矿安全规程》的规定。

2  产品结构

各种型号电缆的横截面结构示意图如图1所示。


2023澳门原材料网站

MVV 3芯(圆形线芯)                 MVV22 3芯(圆形线芯)

2023澳门原材料网站

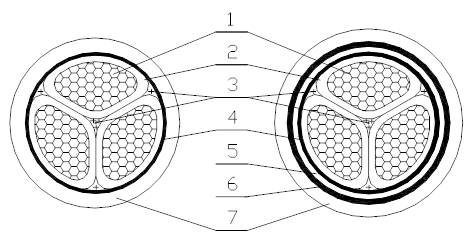

MVV 3芯(扇形线芯)                  MVV22 3芯(扇形线芯

2023澳门原材料网站

MVV 3+1芯(圆形线芯)                MVV22 3+1芯(圆形线芯)

2023澳门原材料网站

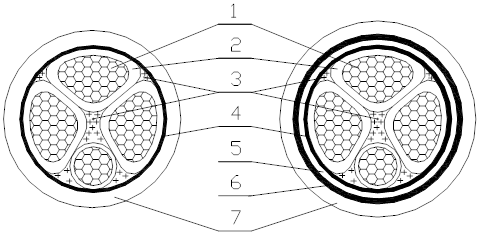

   MVV 3+1芯(扇形线芯)                 MVV22 3+1芯(扇形线芯)

2023澳门原材料网站

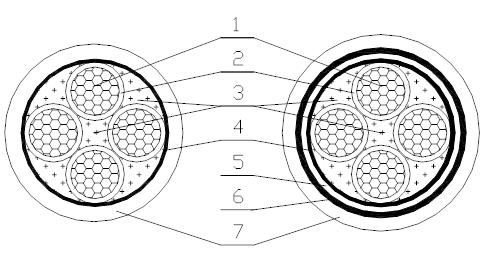

   MVV 4芯(圆形线芯)                   MVV22 4芯(圆形线芯)

2023澳门原材料网站

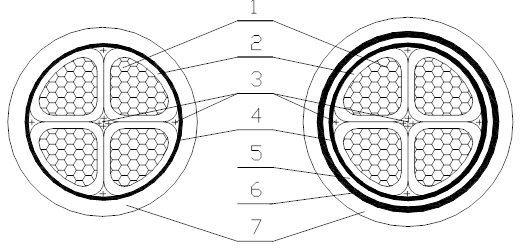

MVV 4芯(扇形线芯)                    MVV22 4芯(扇形线芯)
1 导体  2 绝缘  3填充  4 包带  5 内衬层  6 钢带  7 外护套
图1 电缆的横截面结构示意图
